直流四六线转辙机模拟箱

分享
详情介绍

1. 模拟直流四/六线制转辙机的动作过程,对室内控制电路进行测试的智能化仪器


模拟箱采用嵌入式软硬件技术,专为测试直流四/六线制控制电路以及配线的正确性而研制,是电务维护人员和施工人员对控制电路进行检测的专用工具。


适用于目前国内所有的直流四/六线制道岔控制电路。


模拟箱所需工作电源为AC220V,无特殊要求,可从民用电源中直接获得。可模拟道岔的定位、反位和四开等不同的位置。


具有对动作电源电压持续检查及报警等功能。具有对表示电阻和表示二极管的过流保护功能。具有LED指示灯报警指示功能。


通过模拟箱面板上的电流指示灯、电压和故障指示灯等,根据本说明书后面的指示灯含义和故障原因分析可以为使用人员提供判断的依据。


采用万可端子与外部设备连接,无须焊接,连接方便、快捷。


模拟箱设备简便,采用按键操作功能,满足快速、准确和可靠性等高要求。测试结果表示直观易懂,操作简单。


设备体积小、质量轻便,携带方便,方便室外应用。


2. 简单的系统结构,使用轻巧、方便


仪器外形尺寸


200mm×210mm×130mm

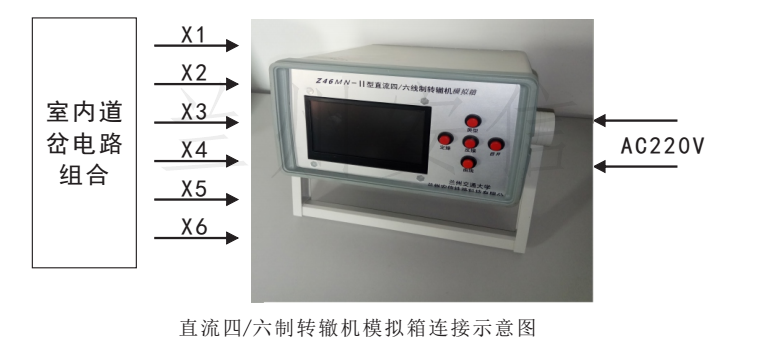

3. 系统连接简单,操作方便,配套故障判断分析表,结果明确


系统连接采用万可端子,连接方便、可靠模拟箱具有智能测试功能,采用按键操作、LED灯显示


测试结果明确,模拟箱配合有故障判断分析表,可快速定位故障可查询历史测试信息,能够查看室内控制电路的表示电压
